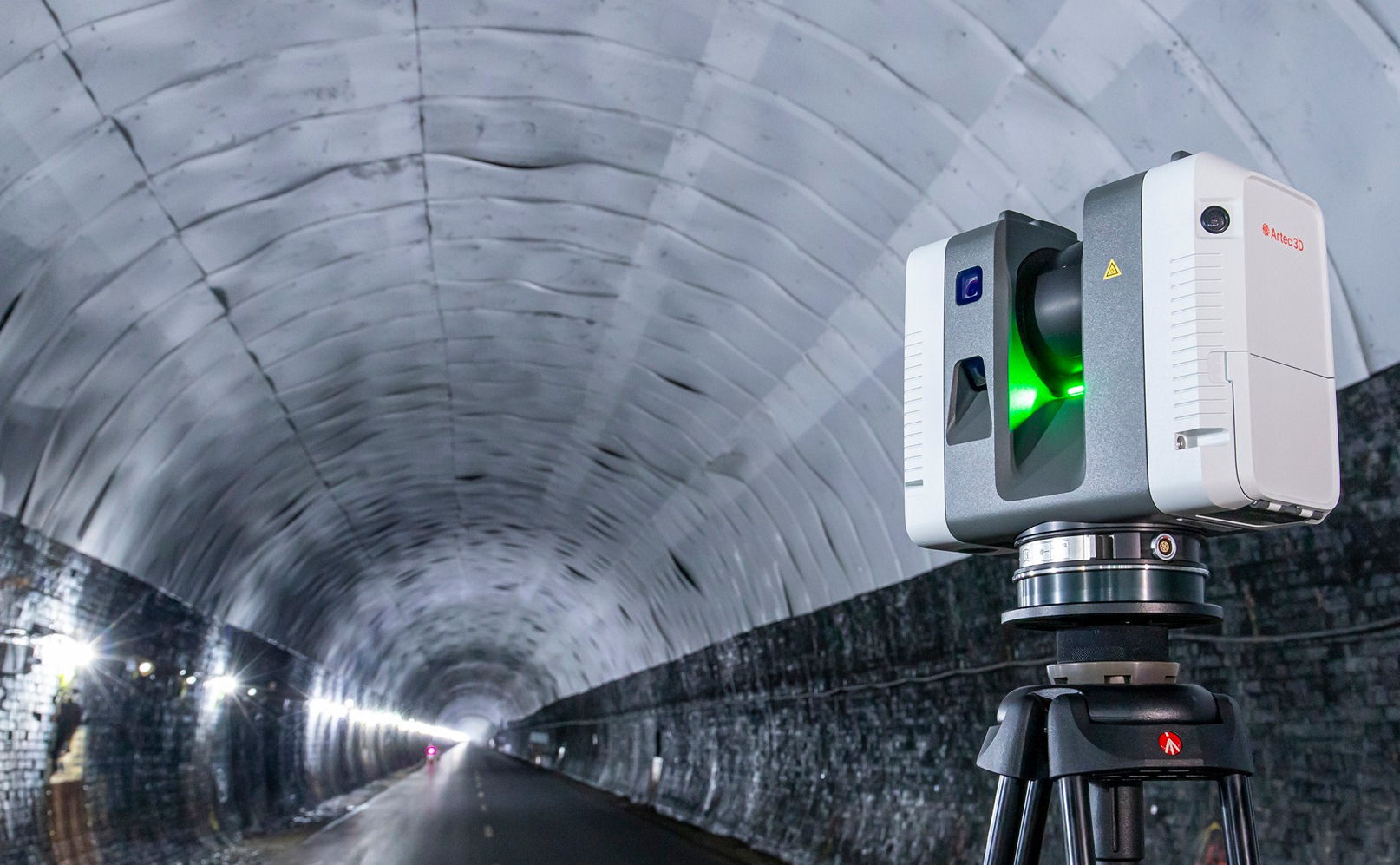

Come funziona il laser scanner?
Prima di avviare la nostra scansione per ottenere la già citata “nuvola di punti” occorre impostare i parametri della stessa. Infatti la velocità e il passo delle rotazioni possono essere impostate dall’operatore, il quale agendo su questi parametri determina la risoluzione della scansione, cioè la densità della griglia di punti rilevati ad una certa distanza, e la qualità del dato acquisito, tipicamente più alta per rotazioni più lente. I due parametri determinano quindi anche la durata della scansione che può variare da circa trenta secondi fino a varie decine di minuti per scansioni complete a 360°.
Durante l’acquisizione lo strumento archivia, per ciascun punto rilevato, la distanza calcolata e gli angoli orizzontale e verticale in base alla posizione del corpo e dello specchio. Oltre a queste informazioni, viene acquisito anche il valore di riflettanza della superficie colpita dal laser che sarà tanto più alto quanto la superficie tenderà al colore bianco.
Inoltre esistono laser scanner 3D che montano una fotocamera digitale integrata che, dopo la fase di acquisizione dei dati geometrici, viene utilizzata attraverso procedure automatiche per l’acquisizione di immagini dello spazio rilevato. Le foto così acquisite saranno successivamente mosaicate dai software di elaborazione dei dati e applicate alle nuvole di punti per arricchirle delle informazioni di colore.
Come funziona il Laser Scanner Mobile?
Oltre al laser scanner terrestre esistono sistemi laser che acquisiscono dati in movimento, i cosiddetti laser scanner mobili.
Essi possono essere integrati a bordo di autoveicoli, veicoli su rotaie, imbarcazioni, aerei, elicotteri o droni.
Questi scanner sono molto utili per rilevare grandi aree in tempi brevi.
Le applicazioni principali possono essere:
City Modelling
Rilievo di strade gallerie
Rilievo di cave
Monitoraggio ambientale
Rilievo costiero e fluviale
Agricoltura
Durante lo spostamento questi scanner acquisiscono il dato e lo registrano in tempo reale; il sistema di stabilizzazione IMU e il posizionamento tramite GPS aiutano lo strumento in questa fase.
Scanner Mobile con tecnologia SLAM
Esistono, inoltre, sistemi di scansione in movimento che non fanno uso del GPS ma utilizzano la tecnologia SLAM.
Per SLAM (dall’inglese Simultaneous Localization And Mapping) si intende il processo per cui uno strumento si muove in un ambiente sconosciuto, costruisce la mappa di tale ambiente ed è capace di localizzarsi all’interno di quella mappa.
I dispositivi come gli strumenti GeoSLAM prendono i dati dai sensori, in questo caso un Laser Scanner, per costruire un’immagine dell’ambiente che li circonda e riuscendo a posizionare gli elementi all’interno di quell’ambiente. I dati forniti dal Laser Scanner e contemporaneamente da una piattaforma inerziale (IMU) all’interno dello strumento consentono di calcolare e di posizionarsi nell’ambiente circostante.
